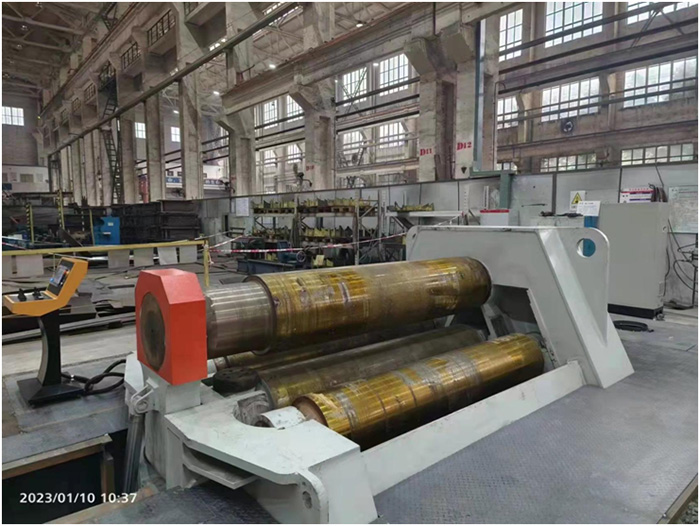

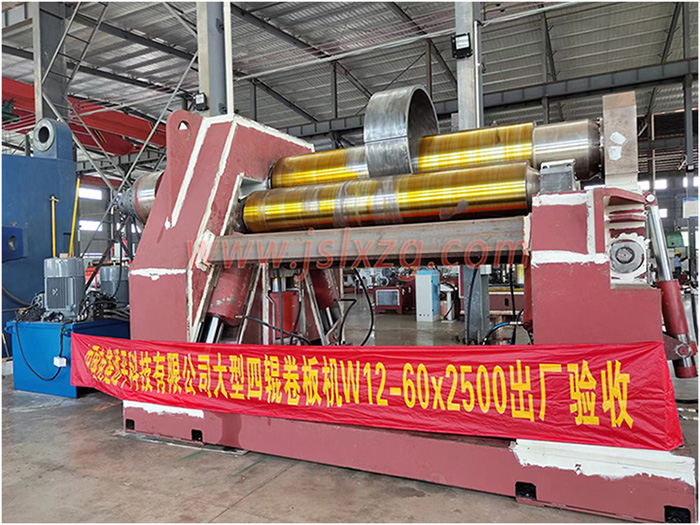

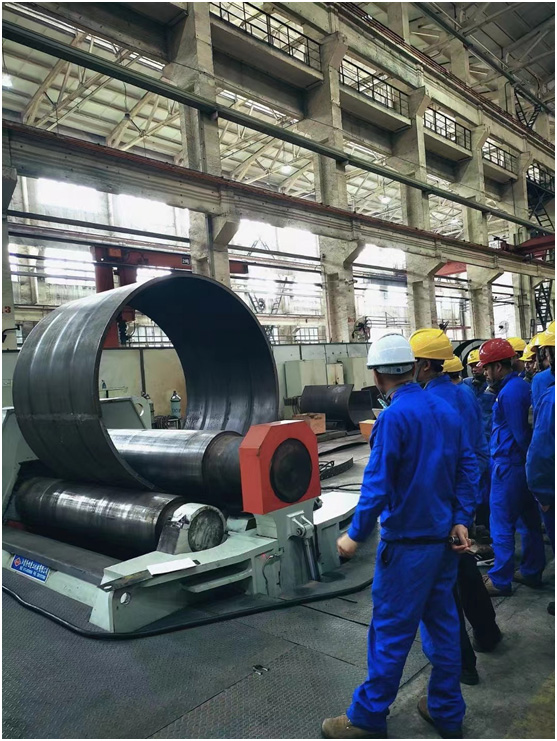

这是一台大型四辊卷板机，机架采用网状焊接结构，该结构能够有效支撑机架抵抗在卷板过程中产生的力量，使机架更稳定，不易变形。
工作辊均选用42CrMo钢制成，粗加工后调质处理，HB260-300。精加工后，中频淬火HRC45-52。表面研磨和抛光处理，防止划伤卷制的板材。

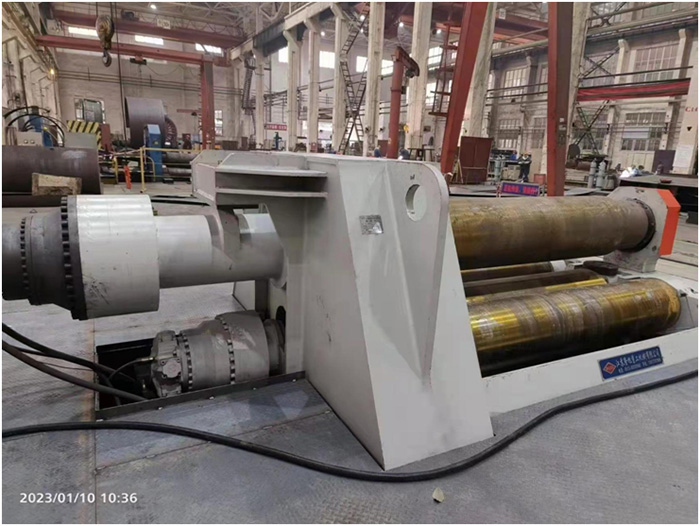

驱动系统采用双驱系统，上辊和下辊均由独立的液压马达和行星减速机驱动（并配有过载保护系统）；双驱动可以为钢板提供更大的拉力，从而可以卷制更小的直径和更薄的钢板。
侧辊移动方式采用线性滑轨式，侧辊由液压缸推动在线性轨道中做上下往复运动，相比于弧线摆臂式卷板机，其结构更坚固、预弯效果更好、控制精度更高、使用寿命长、维护简便。
液压系统为独立油路，由两部分作用，一部分为主传动部分：为上、下工作辊提供动力：一部分为辅助传动：为下、侧工作辊升降；倒头的翻转提供动力。每条油路由电机带动一台高压油泵进行系统独立供油，并采用叠加阀结构，以调节主油缸运动速度，满足侧、下辊不同工况工作速度。
数控系统以西门子PLC为核心，配置Smart700IE V3彩色显示器，并可在运行状态下显示卷板机各运动的现在位移值，可以对各个辊子的位移值进行预置，与PLC组成性能可靠、实现性能强的控制系统。
